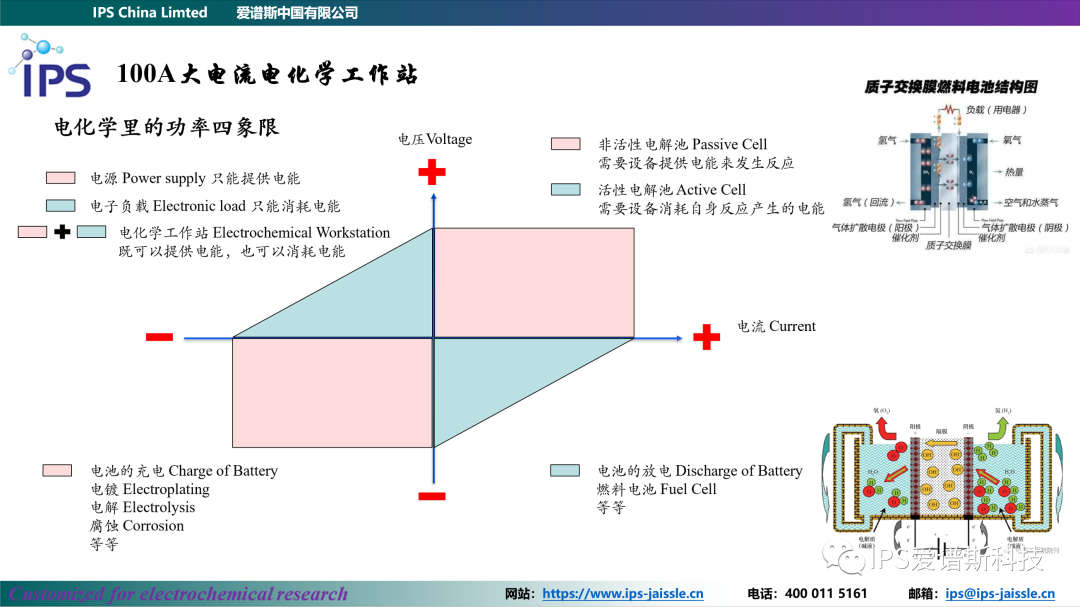

電化學工作站（Electrochemical workstation） 是電化學測量系統的簡稱，是電化學研究和教學常用的測量設備。我們常提到的電化學工作站包括了恒流/恒壓、交流EIS測試等功能，它是一個完整的四象限設備，同時兼具電子負載和直流電源的功能，可以對測試體系施加能量，也可以耗散測試體產生的能量。所以IPS愛譜斯的100A大電流電化學工作站可以同時滿足水電解、燃料電池、液流電池、軟包鋰離子電池的電化學測試。

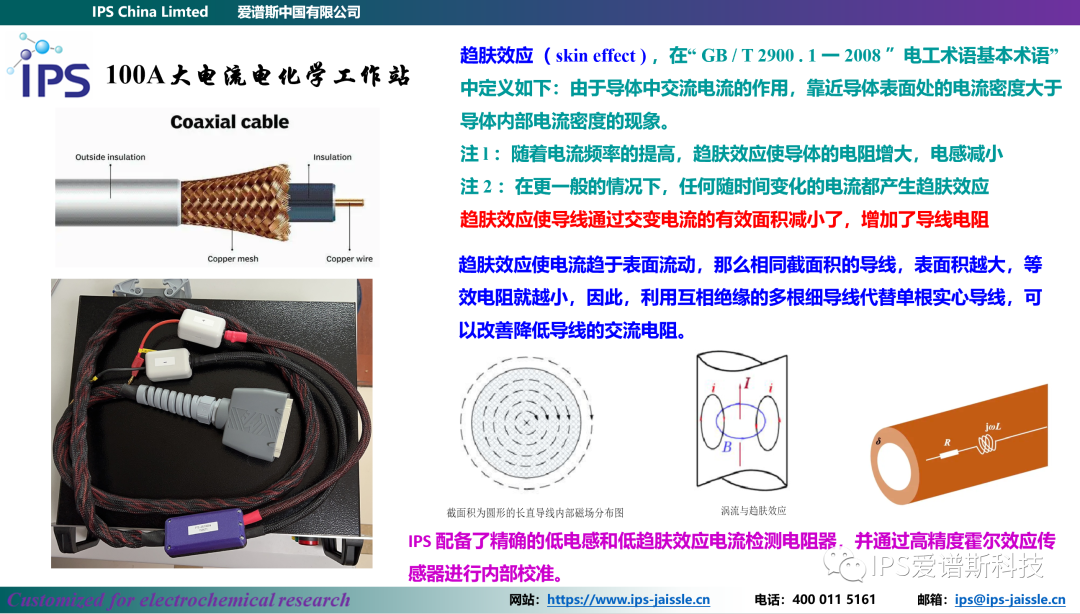

       常規電化學工作站為了屏蔽外部噪音的干擾，提高測試信噪比，都會采用同軸電極引線，同時內置差分放大器準確測試電壓。

       不同于常規的mA、別小電流測試，在10A、50A、100A、200A、500A......大電流測試體系里會伴有明顯的熱效應、電流趨膚效應、電感效應。

       IPS愛譜斯的大電流設備都配置了精確的低電感和低趨膚效應電流檢測電阻器，并通過高精度霍爾效應傳感器進行內部校準。

1、水電解測試：

1.1、三電極測試體系

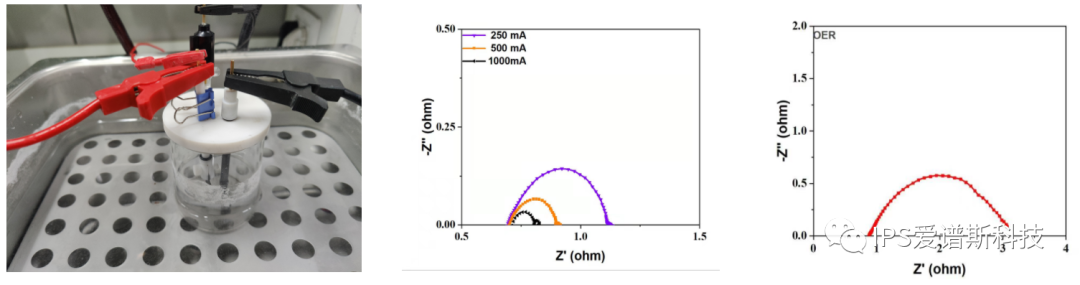

       IPS愛譜斯-100A大電流電化學工作站在客戶實驗室，測試了三電極體系電解水（析氧反應OER 和 析氫反應HER）的交流阻抗，取得了滿意的結果。尤其是大電流條件下的交流阻抗EIS測試。

1.2、PEM水電解單電池

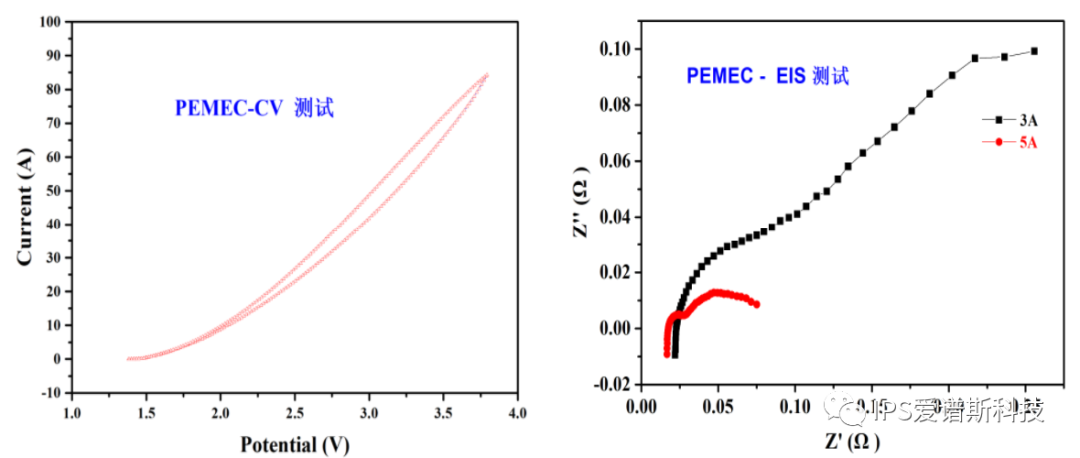

      IPS愛譜斯-100A大電流電化學工作站在客戶實驗室，測試了單體PEM電解水的CV、LSV、EIS，取得了滿意的結果。尤其是大電流條件下的交流阻抗EIS測試。

       對于水電解我們發現一個有差異化的現象，期待大家的不同見解，IPS愛譜斯期待大家?guī)兔饣?，謝謝！

       IPS愛譜斯-100A大電流電化學工作站在客戶實驗室連接200A直流電源，測試了6.25cm2單體PEMEC電解水池的EIS。

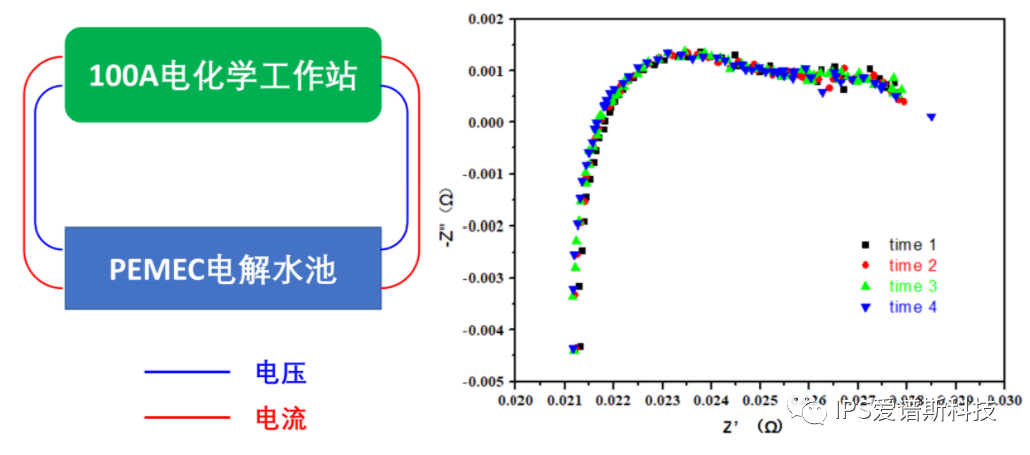

（1）、100A電化學工作站串聯6.25cm2單體PEMEC電解水池，100A電化學工作站施加10A直流使電池電解，同時100A電化學工作站疊加1A交流測試阻抗（常規電化學工作站測試EIS模式）；

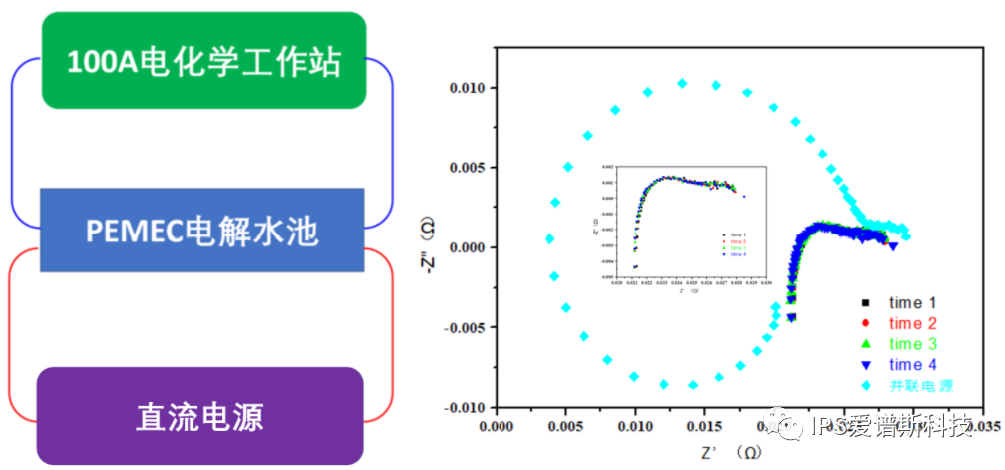

（2）、100A電化學工作站并聯200A直流電源和6.25cm2單體PEMEC電解水池，200A直流電源控制電池10A電解，同時100A電化學工作站疊加1A交流測試阻抗（大家一直在使用的電化學工作站浮地并聯模式）；

2、燃料電池測試

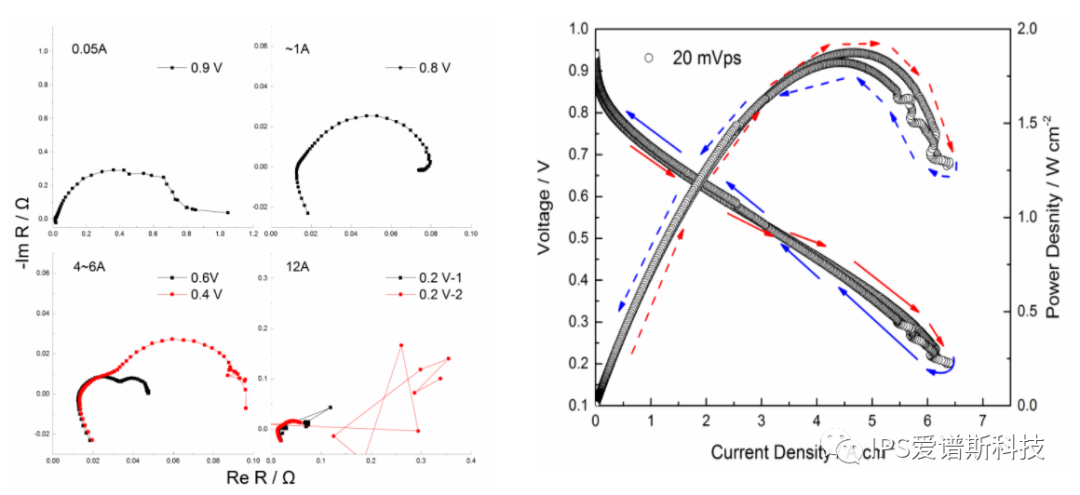

      IPS愛譜斯-100A大電流電化學工作站在客戶實驗室，測試了單體燃料電池的CV、LSV、EIS，取得了滿意的結果。尤其是大電流條件下的交流阻抗EIS測試。

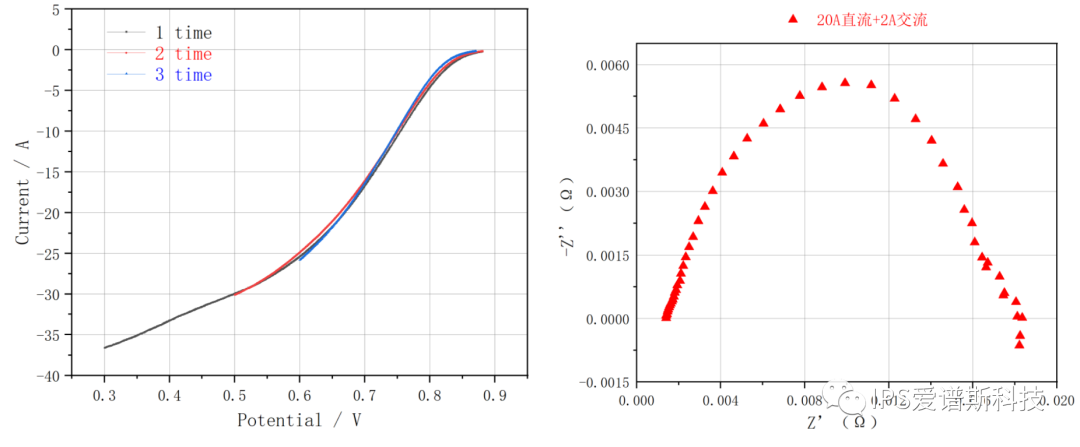

      IPS愛譜斯-100A大電流電化學工作站在客戶實驗室連接100W燃料電池測試臺，測試了25cm2單體燃料電池的LSV和EIS。

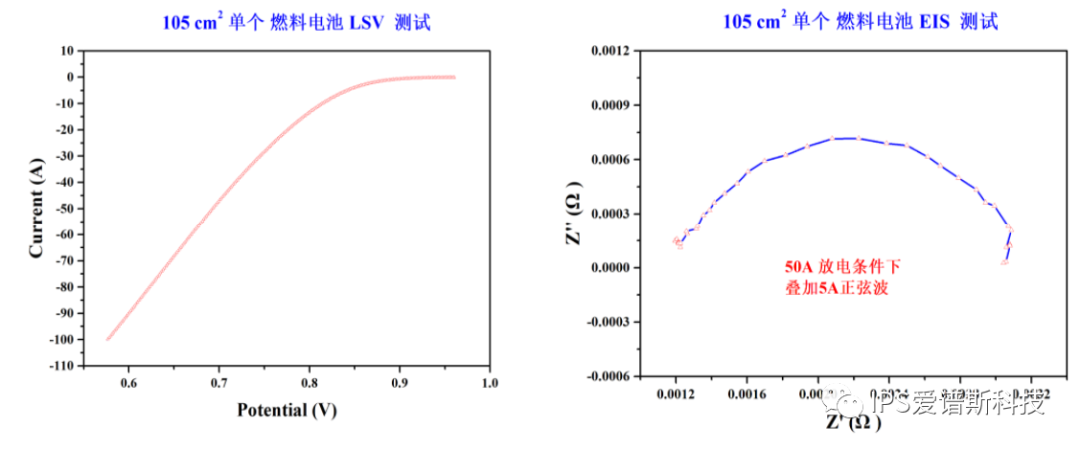

       IPS愛譜斯-100A大電流電化學工作站在客戶實驗室，測試了大面積單體燃料電池的CV、LSV、EIS，取得了滿意的結果。尤其是50A大電流條件下的交流阻抗EIS測試。

       對于燃料電池我們同樣發現一個有差異化的現象，期待大家的不同見解，IPS愛譜斯期待大家?guī)兔饣?，謝謝！

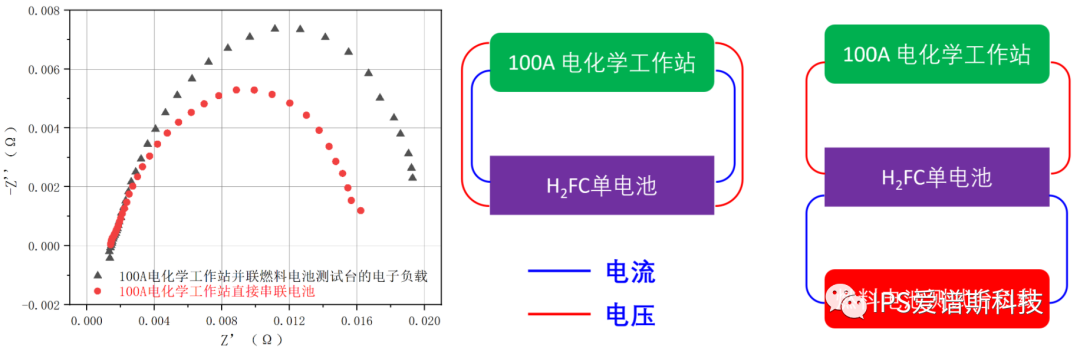

      IPS愛譜斯-100A大電流電化學工作站在客戶實驗室連接100W燃料電池測試臺，測試了25cm2單體燃料電池的EIS。

（1）、100A電化學工作站串聯25cm2單體燃料電池，100A電化學工作站施加20A直流使電池放電，同時100A電化學工作站疊加2A交流測試阻抗（常規電化學工作站測試EIS模式）；

（2）、100A電化學工作站并聯燃料電池測試臺的負載，燃料電池測試臺的負載控制電池20A放電，同時100A電化學工作站疊加2A交流測試阻抗（大家一直在使用的電化學工作站浮地并聯模式）；

3、液流電池

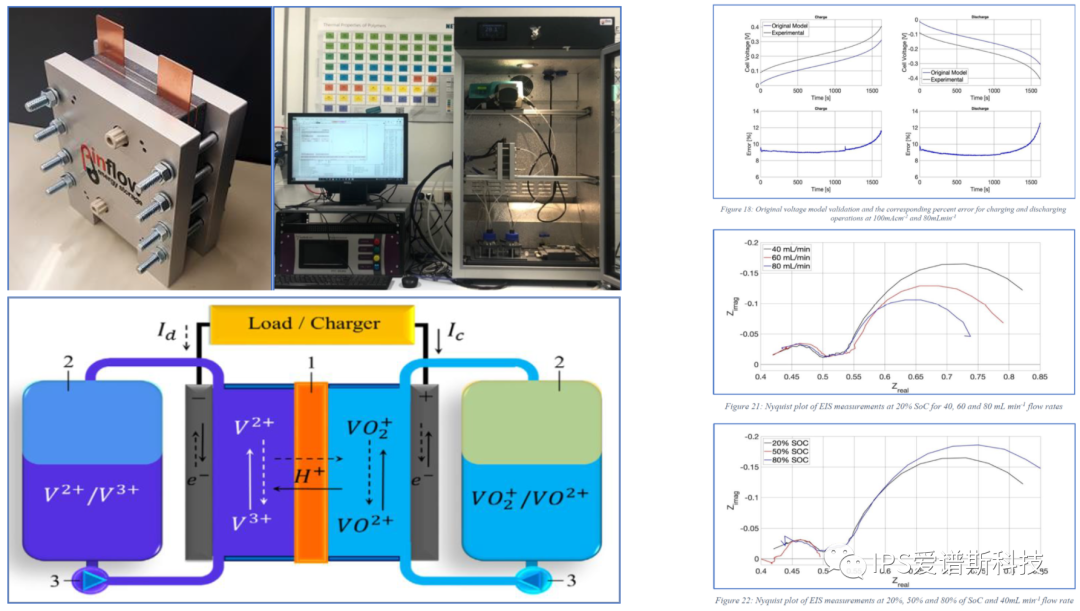

     IPS愛譜斯大電流電化學工作站的客戶，使用20A電化學工作站（PTC-0520E）測試了Pinflow的液流電池，發表了《在 MATLAB-Simulink 中優化氧化還原液流電池的零維動態電化學電池模型并進行表征測試》（Optimization of a zero-dimensional dynamic electrochemical cell model of a Redox Flow Battery in MATLAB-Simulink with characterization tests）的碩士論文。

4、鋰離子軟包電池

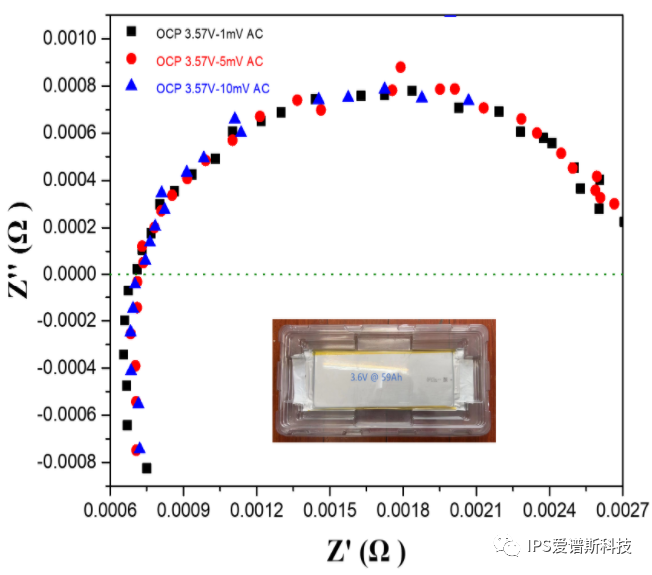

      IPS愛譜斯-100A大電流電化學工作站在客戶實驗室，測試了3.6V@59Ah的軟包鋰離子電池的EIS，取得了滿意的結果。尤其是大電流條件下的交流阻抗EIS測試。

      IPS愛譜斯科技會持續更新展示200A、300A、500A.......以及可以期望的1000A帶交流阻抗功能EIS的大電恒流源S-L Galvanost系列設備。
